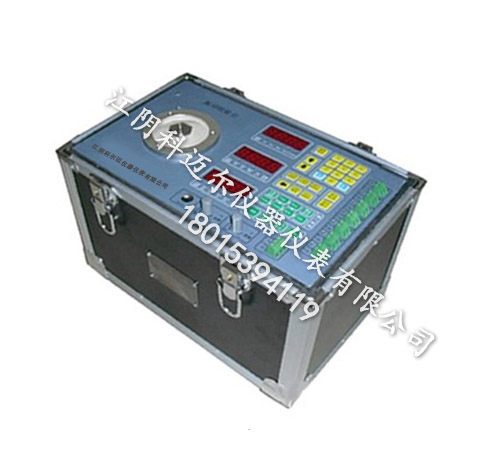

HK4430便携式振动校验台

敬告提示
危险:1、校验台电源地线必须可靠接大地。
      2、不遵守此规定否则将导致校验台测量不准确、死机或导致人体触电。
警告:1、打开校验台时,需先将上盖缓慢卸下放在一旁或其它地方。
      2、不遵守此指示可能导致人身伤害或仪器损坏。
      以上要求应严格执行;若不能满足,造成的结果我们不承担任何责任!
      一、概述
      振动校验台,是我们推出的具有国际 水平的便携式设备,特别适合于工业现场的振动校验,是企业标准室的振动标准配置 之选。
★  功能丰富、适用范围广
1)可动态标定各种压电式加速度传感器、磁电式速度传感器、电涡流位移传感器。
2)内置数字信号源,数字设定输出模拟振动信号,用于校验不含传感器的振动变送器、仪表和振动测量系统。
3)具有手动标定功能:能手动数字给定频率和振幅,输出任意振动进行精密细致个性化标定;
4)具有自动校验功能:通过运行于PC的《振动校验台测控软件》,设置编辑幅值精度校验和频率响应试验程序并下载到振动校验台后,能对被校振动传感器及测量系统进行全自动的测试标定。
5)可水平或垂直放置使用,以便校验垂直或水平的传感器。输出推力大,牢固的悬浮振动系统可支持质量1000克以内的各种传感器。


HK4430便携式振动校验台
★  数字给定、自动调整、操作方便
1)通过键盘,数字任意给定振动频率和幅值,比传统电位器或波段开关设置更方便、更精确。
2)振动频率和幅值给定后,数字伺服系统全自动调整,快速获得所需的振动。
3)运行中可 数字改变设置调整幅度和频率。
★  低失真、高稳定、高精度、频响性能好
1)高精度数字信号激励源,输出失真度低,稳定性好。
2)内置位移传感器做低频标准,加速度传感器作中频标准,频响优异。
3)基于DSP的数字伺服自动调节和标准振动测量,抑制输出扰动能力强,响应快,输出振动幅值和频率精度高,低频特性好。
4)在20~200Hz范围内,频率精度达到0.02%,幅值精度优于±3个字(远远高于国内外同类产品的3dB)。
★  人性化配置、轻巧便携结构
1)配置全套专门设计的支架和附件,可满足各种振动传感器安装需要。
2)系统内部集成了振动校验的所需其它仪表功能:直流电流源:4mA电流源,专为ICP传感器提供工作电源。数字电压表:测量显示直流电压值和传感器安装间隙电压。数据记录仪:自动校验中,能够记录、存储16套校验数据,失电仍能长期保存,非常适合于现场使用。
3)全集成结构,轻巧便携,特别适合于工业现场的振动测量系统的校验。
★  自动打印校验报告
      将自动校验的数据通过RS232和通讯电缆下载到PC机或台式电脑里,运行我们提供的专用测控软件,即可打印校验报告;直流电压源:正、负两路,精度高,电压任意可调,适合各种传感器。
二、面板说明

HK4430便携式振动校验台

1、电涡流传感器安装支架固定螺栓孔
2、振动传感器安装台面安装各种待校验的传感器,中心为M5螺孔,深5mm
3、数字显示窗显示给定频率大小、给定振动值和传感器实际测量振动值。
上显示窗:显示给定振动频率;
中显示窗:显示给定振动幅值;
下显示窗:显示内部标准传感器的振动幅值。振动的类型和值的量纲单位由输入选择决定。
4、轻触按键区包括数字按键、参数设置和操作等功能按键,实现振动台的各种操作。
5、输入输出端子有各种传感器输入端子、电源端子和模拟信号输出端子。
6、传感器电源调节旋钮
7、RS232通讯接口
三、安装支架和附件

HK4430便携式振动校验台

1、 M5转M10X1螺孔
2、 M5转M8X1螺孔
3、 M5转M6X1螺孔
4、 M5转M6X1双头螺栓
5、 M5转M8X1双头螺栓
6、 M5转M10X1双头螺栓用于固定BENTLY公司磁电式速度传感器(M10X1安装螺孔)。
7、 电涡流传感器探头振动测量安装支架从Ф5~Ф14的所有电涡流探头均可安装
8、 传感器安装底座扳手,用于安装传感器时,固定底座以防对悬浮振动系统产生破坏。
9、 Φ5电涡流传感器探头安装套筒
10、Φ8电涡流传感器探头安装套筒
11、EPRO公司PR9268速度传感器安装底座
12、40CrMo标准试件盘直经Φ45mm,用于电涡流传感器振动校验。
电涡流传感器探头振动测量安装支架简介:



定探头调整螺栓*3


四、性能指标
电源输入:220V,50HZ, 功耗200W;
直流电压源:用于各种速度、加速度、位移振动传感器和变送器提供两路直流电源:
+V:0~+24V连续可调, 供电电流50mA;
-V:0~-24V连续可调, 供电电流50mA;
振动频率:20Hz~200Hz连续(数字)可调,内部信号源频率误差±0.02%;
位移幅值:    20Hz,1mm(注:与所选频率及传感器质量有关)
加速度幅值:  80Hz,60.0m/s2(注:与所选频率及传感器质量有关)
速度幅值:    80Hz,空载下,70.0mm/s;(注:与所选频率及传感器质量有关)
负荷量:       ≤1000克  (注:与所选频率及振动幅度有关)
失真度:在工作范围内,中心加速度波形失真度不大于5%;
幅值显示精度:
加速度:±0.1m/S2;    速度:±0.1mm/S;   位移:±1um。
系统精度:
加速度:±0.3m/S2;    速度:±0.3mm/S;   位移:±3um。
环境参数:工作温度范围:0~40℃,储存温度范围:-30~75℃;
环境条件:防尘,防潮(95%不冷凝);
物理参数:铝合金箱体,高280mm,宽280mm,深180mm,质量:10Kg。
