KM1804 IEPE信号调理器

目录

 1.概述.............................................................................................2

  2.技术指标.......................................................................................2

  3.工作原理.......................................................................................2

  4.使用方法.......................................................................................4

  5.附件..............................................................................................5


友情提示:
该产品属于精密仪器,为确保您能够正确使用,请在使用前务必仔细阅读使用手册。
在使用中有任何疑问,请及时与我们联系。

本产品非人为损坏,保修期18个月,终身维护!

KM1804 IEPE信号调理器

1.概述
KM1804为单机4通道IEPE信号调理器,既能为IEPE传感器提供正常工作所需的激励电源,同时对IEPE传感器输出的信号进行放大、滤波等处理。
KM1804 IEPE信号调理器主要特点
1、激励电源多档可调,以满足不同的IEPE传感器及电缆长度的要求;
2、可关闭激励电流,作为4通道电压放大器使用;
3、增益多档可调,提供不同的放大倍数,提高信噪比;
4、低通滤波器多档可调,可根据测试情况设置不同的截止频率;
5、高亮OLED显示,显示所有设置参数;
6、所有通道设置参数掉电保存;

7、体积小,重量轻,多通道结构。

2.技术指标
2.1.通道数:4通道
2.2.IEPE恒流输出:OFF、4mA、10mA、20mA
2.3.恒流输出精度:<±1%
2.4.恒流激励电压:+20VDC~+24VDC
2.5.增益:×1、×10、×100mV/mV
2.6.频率范围:0.3Hz~100kHz
2.7.低通滤波器:300Hz、1kHz、3kHz、10kHz 、30kHz、100 kHz(-3dB±1dB) 衰减率:约-12dB/oct
2.8.精度:<±0.5%
2.9.噪声:< 0.1mVrms
2.10. 输出:±8Vp
2.11.过载指示: 输出大于|1±8Vp|时,LED亮
2.12.输入、输出方式:BNC
2.13.工作温度: 0~50℃
2.14.供电方式:AC220V ±10% 50~60Hz
2.15.外形尺寸:200mm×122mm×45mm
2.16.重量:约1.2Kg

3.工作原理
KM1804是为IEPE传感器提供正常工作所需的工作电源,同时将IEPE传感器输出的信号进行放大、滤波等处理,仪器主要由以下几个部分组成:
3.1.电源部分:外部输入交流电源,经变压、整流和稳压,为整台仪器提供正常工作所需的直流电源;
3.2.控制部分:提供整机工作的显示、按键处理以及电流、增益、滤波器的选择控制;
3.3.恒流源部分:为IEPE传感器提供正常工作所需的电流。通过输入线直接提供给IEPE传感器。可以根据实际需要,设置不同的恒流源电流大小。当电流档设置为OFF时,无电流输出,输入端可直接接入电压信号,仪器可作为电压放大器使用;
3.4.放大部分:通过增益选择,将输入的信号进行1倍、10倍或100倍放大处理;
3.5.低通滤波部分:对信号进行滤波处理,将无用的高频信号滤除。本仪器的低通滤波器为二阶巴特沃斯低通滤波器,截频-3dB,衰减率约-12dB/OCT;
过载指示部分:过载指示器监视输出放大器的过载情况,它由一个电压比较器和发光二极管组成,阀值电压约±8Vp。
4.使用方法
4.1.KM1804前后面板示意图


4.1.1.前面板由显示屏、参数设置旋钮、输入端、过载指示灯四个部分组成
4.1.1.1.显示屏:显示当前通道的电流、增益、滤波器的档位;
4.1.1.2.参数设置旋钮:调节各通道电流、增益、滤波器的档位;
4.1.1.3.输入端:4个BNC分别对应通道1—4的输入信号。输入端可直接配接IEPE传感器。本机采用2线制方式,IEPE传感器的供电电流和信号输出共用一根输出电缆线;
4.1.1.4.过载指示灯:只有保证信号不过载的情况下,方可进行正常测试工作。
4.1.2.后面板由信号输出端、电源开关、电源插座三个部分组成
4.1.2.1.信号输出端:4个BNC分别对应通道1—4的输出信号;
4.1.2.2.电源开关:控制整个仪器的电源通断;
4.1.2.3.电源插座:为外接交流220V 50HZ的交流电源插座。
4.2.操作使用说明
4.2.1.开机前检查:可靠连接输入、输出、电源等连接线;
4.2.2.开机:打开电源开关,仪器将自动恢复上次关机前所设置的参数,并进行设置,整机进入正常工作状态。此时可以对相应参数进行重新设置和调整;

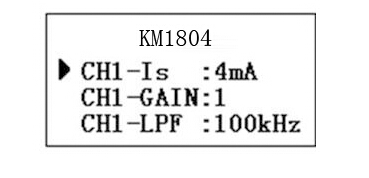

4.2.3.显示屏界面:下图显示的是CH1的当前参数

图一:显示屏界面
CH1-Is:为恒流源电流值,可选择OFF、4mA、10 mA、20mA,恒流源的大小需根据外部传感器的需要选择。选择OFF时,仪器不提供恒流源,此时仪器可作为电压放大器使用;
CH1-GAIN:放大倍数,可选择1倍、10倍、100倍,在信号输出不过载的前提下,尽量选择大的放大倍数,以提高信噪比;
CH1-LPF:低通滤波器截止频率,可选择300Hz、1kHz、3kHz、10kHz 、30 kHz、100 kHz,根据输入信号的频率进行选择,将无用的高频信号进行滤波处理;
通道选择: 按下 旋钮, 可选择需要设置或显示的通道,通道号将循环切换CH1-CH2-CH3-CH4,同时显示相应通道的当前设置参数,图一显示的是CH1;
选择需要设置的参数:左旋或右旋旋钮,箭头将会上下移动,指示需要设置的参数,图一中指示需要设置的参数为恒流源电流值;
设置参数:左旋或右旋旋钮,可选择当前设置参数的档位,图一中通过该旋钮可设置恒流源电流值。

5.附件
5.1.使用说明书      1本
5.2.合格证   1份
5.3.输入线(低噪声电缆线一头M5、一头BNC)4根
5.4.输出线(双头BNC电缆)        4根
5.5.电源线        1根
